Arduino a bezdrátový přenos s niceRF

Po problémech které jsem měl s CC1101 (nově zakoupené moduly nekomunikují se starými moduly viz. konec článku Arduino a bezdrátový přenos s CC1101), jsem vyzkoušel moduly niceRF.

NiceRF je vlastně set dvou modulů, vysílací STX882 a přijímací modul SRX887 které komunikují přes frekvenci 433MHz.

Zkoušel jsem měřit dosah a naměřil jsem minimálně 350m, píšu minimálně jelikož už jsem neměl kam jít a už takhle jsem byl 100m v lese a na vysílač jsem přes stromy a listí ani neviděl. Přesto mi vysílač pravidelně každých 10sekund zasílal zprávu.

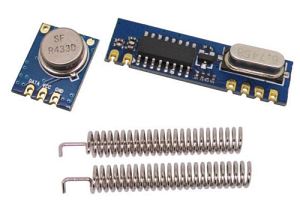

Ten menší modul je vysílač a ten větší je přijímač. Moduly lze napájet jak 3.3V tak 5V.

U vysílacího modulu zapojíme:

U přijímacího modulu zapojíme:

Knihovna přes kterou budeme moduly ovládat se jmenuje RadioHead. Knihovna je ke stažení i zde.

Program - vysílač

#include <RH_ASK.h>

RH_ASK radio(2000, 2, 10, 0); // vysilac na pinu 10
void setup()
{
  Serial.begin(9600);
  Serial.println("setup");
  if (!radio.init())
    Serial.println("init failed");
}

unsigned int pocet=0;

void loop()
{
  char str[20];
  sprintf(str,"z:%d",pocet++);
  digitalWrite(13, true);
  radio.send((uint8_t *)str, strlen(str));
  radio.waitPacketSent();
  digitalWrite(13, false);
  Serial.println(str);
  delay(10000);
}

Program - přijímač

// NiceRF 433MHz  SRX887
#include <RH_ASK.h>

RH_ASK radio(2000, 2, 10, 0); // prijimac na pinu 2

void setup()
{
  Serial.begin(9600);
  Serial.println("Start");
  if (!radio.init())
    Serial.println("Init err!");
}

void loop()
{
  uint8_t buf[RH_ASK_MAX_MESSAGE_LEN];
  uint8_t buflen = sizeof(buf);

  if (radio.recv(buf, &buflen)) // Non-blocking
  {
    buf[buflen]=0;
    Serial.print("delka:");
    Serial.print(buflen);
    Serial.print("  zprava:");
    Serial.println((char*)buf);
  }
}

Program je tak jednoduchý, že ani nepotřebuje vysvětlovat.
